Simon Buddle erklärt, warum das Ändern der bescheidenen Backbox nach der Installation zu Komplikationen bei einem Projekt verursachen kann, und gibt einige nützliche Tipps, was man von vornherein festlegen und wie man unerwartete Kosten vermeiden kann.
Es gibt immer wieder kleine Dinge im Leben, die über das Ziel hinauszuschießen scheinen. Kleine Dinge, die nicht so viel Mühe machen oder so viel Kummer verursachen sollten. Das Öffnen einer neuen Plastiktüte kann, je nach statischer Aufladung, zwischen 5 Sekunden und 5 Minuten dauern. Wenn man sich einen Zeh stößt oder einen Splitter abbekommt, sind die Schmerzen im Vergleich zu den tatsächlichen Schäden am Körper enorm. Vor ein paar Jahren schob sich ein winziges Stück Kupferdraht unter die Haut der Ballen meines Zeigefingers. Nach und nach arbeitete es sich immer weiter in meinen Finger hinein, bis es schließlich einen Millimeter vom Knochen entfernt zur Ruhe kam. Es war weitgehend irrelevant, außer in den Momenten, in denen ich eine Stange fest umklammern musste, denn dann verwandelte sich das winzige Stückchen Späne in eine glühend heiße Wärmelanze, die Steine spalten konnte. Als ob der Nationale Gesundheitsdienst nicht schon genug zu tun hätte, mussten sie mir den Finger aufschneiden, um das kleine Viech zu finden und zu entfernen.
Und damit komme ich zum Thema des Artikels dieses Monats: Backboxen. Der Gedanke, dass es einen Artikel über sie gibt, mag lächerlich erscheinen, aber die Wahrheit ist, dass sie zu den "kleinen Dingen" in einem Projekt gehören, die dem KNX-Integrator unsagbares Chaos bereiten können.
Stellen dass die angegebene Backbox und die vorgesehene Frontplatte übereinstimmen
Der erste und vielleicht wichtigste Problem bei einer Backbox ist, dass sie zu Beginn des Projekts festgelegt wird dass sie zu Beginn des Projekts festgelegt wird, wir aber erst spät die Probleme, die damit verbunden sind, und dann ist es oft schwierig oder teuer zu beheben. Die Lösung: Stellen Sie sicher, dass Sie die richtige Box festlegen und kommunizieren Sie es an alle. Nehmen Sie zum Beispiel die bescheidene Daten- und Fernsehsteckdose. Jetzt Das ist eine gewöhnliche Dose, mit der die meisten Elektriker vertraut sein werden. Zwei Koaxial zwei Koaxialkabel und zwei Datenkabel; auch das ist eine gängige Konfiguration. Stecken Sie das alles in eine Doppeldose und los geht's. Bei dieser Konfiguration ist das wichtige Detail der Back dass es sich um eine 47 mm tiefe Dose handelt. Und das ist der Knackpunkt, denn die meisten Elektroinstallateure haben keine Preise für diese tiefere Version. Wenn Sie diese Anordnung von zwei Koaxial- und zwei Datenkabeln noch nie abgeschlossen und installiert haben Datenkabel abgeschlossen und installiert haben, empfehle ich Ihnen, es zu versuchen, und zwar auf niedrigem Niveau. Es ist, gelinde gesagt, knifflig gelinde gesagt, und in einer flachen Backbox fast unmöglich.
Sorgfältige Planung
In der der Welt von KNX gibt es eine schillernde Auswahl an Low-Level-Platten in verschiedenen Konfigurationen. Das ist ein großer Mehrwert für uns, und es bietet eine Ästhetik Das ist ein großer Mehrwert für uns und bietet eine Ästhetik, die nur wenige haben: Hoch- und Niederpegelplatten im gleichen Stil. Das macht Architekten und Innenarchitekten unheimlich glücklich. Die Backbox Anordnung kann uns jedoch weniger glücklich machen. Eine sorgfältige Planung ist erforderlich um sicherzustellen, dass die richtige Backbox-Anordnung installiert wird, sei es ein-, zwei-, drei- oder oder vierfach. Jeder Satz von Steckdosen sollte durchdacht, abgestimmt und dokumentiert werden.
Der Umgang mit Unstimmigkeiten

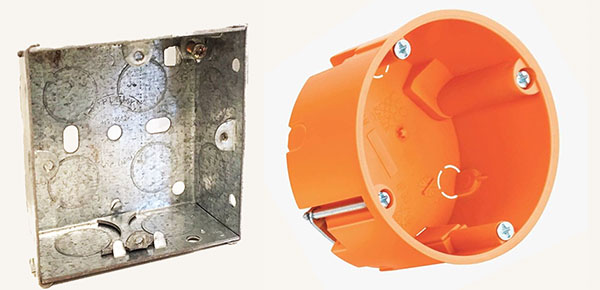

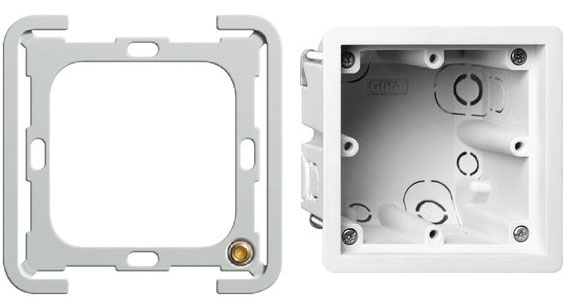

Tastatur Backboxen gibt es in vielen Formaten, aber die am häufigsten verwendete ist sicherlich die Kaiser Orange Single Box. Sie ist wunderbar einfach zu installieren und etwa 75 % schneller als die Installation einer quadratischen Backbox und ist so vielseitiger. Die meisten Keypads Die meisten Tastaturen passen gut auf diese Kästen, aber es gibt auch ein paar Ausnahmen. Jung und Gira zum Beispiel haben zum Beispiel spezielle Dosen für flächenbündige oder versenkte Tastaturen.
Und hier ist mein Punkt. Wir sollten die Backbox und das Tastenfeld als ein komplettes System oder eine Baugruppe verstehen. Das ist anders als bei der britischen Elektroinstallationsdose, die in jede beliebige Einzelanschlussplatte passt. Einmal spezifiziert, gehen Tastatur und Unterputzkasten Hand in Hand. Ein Wechsel von Aufputz- zu Unterputz-Tastaturen erfordert auch einen Wechsel der Einbaudose. Das Gleiche gilt für den Wechsel von Jung Unterputz zu Basalte, zum Beispiel.
Prüfen Sie die möglichen versteckten Kosten
Einer der großen Vorteile von KNX ist, dass so gut wie alle Geräte austauschbar sind. Mögen Sie eine Tastatur nicht? Das ist kein Problem. Tauschen Sie sie gegen eine andere Marke aus. Jeder Vier-Kanal-Dimmer kann (je nach Belastung) einen älteren Vier-Kanal-Dimmer ersetzen. Dimmer ersetzen. Und das ist ein fantastischer Vorteil sowohl für den Integrator als auch für den Kunden. Aber das bedeutet auch, dass man ein Auge auf die kleinen Details haben muss. Details. In diesem Fall die Backbox. Wenn sich das Tastenfeld ändert, müssen Sie prüfen welche Backbox verwendet werden soll. Wenn es anders ist, stellt sich die Frage: "Ist die wurde die erste Reparatur abgeschlossen? Befinden sich die Rückwandkästen für die frühere Art der Tastatur noch in der Wand? Wenn ja, müssen Sie einen Änderungsauftrag erteilen, damit sie alle auszutauschen. Diese kleine Änderung kann teuer werden, wenn dreißig oder vierzig Kästen ausgetauscht werden müssen. ausgetauscht werden müssen.
Abschluss
Die unendlich vielen Konfigurationen, die mit KNX möglich sind, kann wohl kein anderes anderen Steuerungssystemen. Das macht es extrem einfach zu verkaufen, da wir mit fast jeder wir mit fast jeder gewünschten Ästhetik umgehen und mit Sicherheit eine technische Lösung anbieten, die fast jedes Problem löst. Das macht uns vielleicht ein etwas blasiert. Deshalb ist es wichtig, dass wir auch die kleinen Details im Auge behalten die zu einem gewaltigen Problem werden können, wenn wir uns nicht bewusst sind, welche Folgen die Änderung einer Backbox hat. wenn wir uns nicht bewusst sind, welche Folgen es haben kann, wenn wir eine Backbox wechseln.
Simon Buddle CEng MIET, ist Berater für Future Ready Homes, einem Spezialisten für BMS und ELV Services System Design.
