Die Steuerung von Beleuchtungen ist ein wichtiger Teil der KNX Welt, und jetzt, wo LED-Beleuchtung in den Haushalten allgegenwärtig ist, diskutiert Simon Buddle, wo die Treiber platziert werden sollten und welche Arten von Treibern zu verwenden sind.
Beleuchtung ist in allen Haushalten von grundlegender Bedeutung - wir alle haben sie und benutzen sie täglich, aber die Beleuchtung ist nicht mehr so einfach wie früher. Ich habe zum Beispiel Lampen, die ich über einen herkömmlichen Lichtschalter schalten, über mein Telefon steuern oder einfach ansprechen kann.
Die 1879 von Tomas Edison erfundene Glühlampe hat sich erstaunlich gut gehalten. Es war ein einfaches Gerät: Legen Sie eine Spannung an einen Widerstandsdraht an, und er leuchtet und gibt Licht (und Wärme) ab. Wussten Sie, dass die typische Glühlampe zu 95 % ineffizient ist? Richtig, nur 5 % der Energie wird als Licht abgegeben, der Rest als Wärme. Können Sie sich vorstellen, dass man heutzutage mit einer solchen Statistik Investitionen in ein neues Produkt anlockt? Wie dem auch sei, sie hat mehr als hundert Jahre lang unbestritten ihren Zweck erfüllt. Jetzt aber befinden wir uns im Zeitalter der LED.
Die LED ist effizienter und es gibt sie in einer Vielzahl von Formen und Größen sowie in allen erdenklichen Farben. Farbwechselnde LEDs sorgen für Stimmungen und Akzentbeleuchtung, die Räumen und Flächen Dramatik und Charakter verleihen. Aber mit der LED kommt ein erheblicher Zuwachs an technischem Wissen, das erforderlich ist, um ein erfolgreiches Ergebnis für den Kunden zu erzielen.
Treiber und Standorte
Gemeinsam wird davon ausgegangen, dass sich der Treiber für jede Leuchte an der Leuchte befindet und die Netzspannungsleitungen in der Decke zu jedem Treiber verlaufen. Es gibt viele Gründe, warum dies der richtige Ansatz ist, nicht zuletzt, weil man weiß, wo sich die Treiber befinden, und weil man ziemlich sicher sein kann, dass jeder Treiber für eine einzelne Lampe ausgelegt ist. Da aber kleinere Armaturen, einschließlich LED-Bändern, inzwischen gang und gäbe sind, ist es an der Zeit, die Position der Treiber zu überdenken. Die Platzierung von Treibern abseits der Armatur hat gewisse Vor- und Nachteile.
Vorteile
Aus Sicht der Wartung (vorausgesetzt, es wurde ein geeigneter Standort gewählt) ist der einfache Zugang für den Austausch von Treibern ein großes Plus. Außerdem ist die Möglichkeit, die Wärmeableitung besser zu handhaben als in einem mit Isolierung gefüllten Deckenhohlraum, ein weiterer großer Pluspunkt. Auch die physische Verkabelung der Treiber ist für den Elektriker wesentlich einfacher. Ein weiteres nicht zu vernachlässigendes Element ist die Möglichkeit, größere Treiber für den Betrieb mehrerer Lampen zu spezifizieren, was in der Regel finanzielle und zeitliche Vorteile mit sich bringt.
Kabelabstand und -größe
Ein angemessener Raum muss gefunden und vereinbart werden, um die Treiber mit einfachem Zugang für die Wartung unterzubringen, aber das ist nicht immer einfach, wenn sich Architekten und Kunden um jeden Zentimeter streiten. Auch die Belüftung wird kritischer, wenn man mehrere Treiber zusammenfasst, aber das größte Problem ist wahrscheinlich die Größe des Kabels vom Treiber zur Leuchte. Wenn die Spannung sinkt, steigt der Strom. Je höher der Strom, desto größer müssen die Kabel sein. Bei fünf Metern 12-V-LED-Band mit 14,4 W/m haben wir es beispielsweise mit einer Stromstärke von 6 Ampere zu tun. Das wiederum bedeutet bei einem Spannungsabfall von 5 % ein 4 mm langes Kabel zwischen dem Treiber und dem LED-Band. Der absolute Maximalabstand zwischen Treiber und LED-Band darf also 9 m nicht überschreiten. Natürlich halbiert sich das Problem, wenn man zu 24-Volt-Lampen aufsteigt, aber man sollte immer für das schlimmste Szenario rechnen.
KNX-Treiber

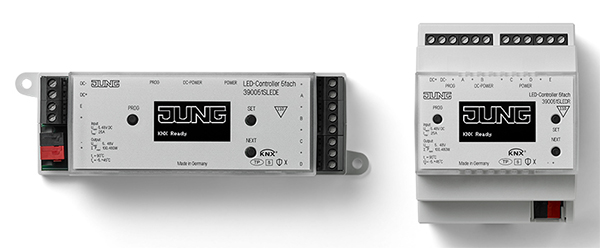

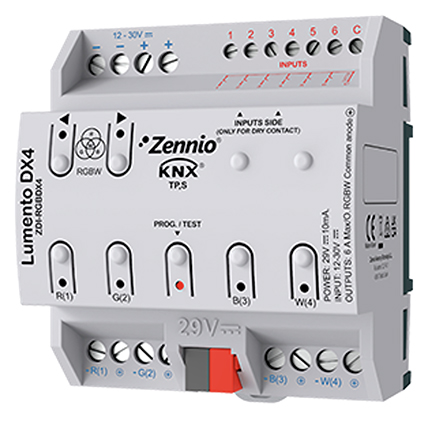

Es gibt eine ganze Menge zu bedenken, wenn man anfängt, Treiber gemeinsam zu nutzen. Ein weiteres Thema, das wirklich diskussionswürdig ist, ist die Verwendung von KNX-Treibern und -Aktoren als Ersatz für die normalerweise mit den Leuchten gelieferten. Diese werden immer häufiger auf dem Markt angeboten und bieten wirklich eine großartige Steuerungslösung sowie einen kostengünstigen Weg zur Beleuchtungssteuerung.=
Wenn Sie keine 230V-Lampen verwenden, benötigen Sie einen Treiber oder Transformator für die Beleuchtung. Warum also nicht einen KNX-fähigen Treiber kaufen und zwei Fliegen mit einer Klappe schlagen? Die Kosten für einen guten LED-Treiber liegen irgendwo zwischen 45 und 90 GB£. Viele der KNX-Treiber kosten zwischen 80 und 120 GB£. Die Verwendung eines KNX-fähigen Treibers bedeutet eine Kosteneinsparung von etwa 100 £ pro Schaltkreis, da kein Aktor an der Kopfstelle installiert werden muss.
Abschluss
LED ist weiterhin auf dem Vormarsch und für die meisten Installationen die einzige Möglichkeit, die es gibt. Das bringt eine neue Denkweise über Treiber, Standorte, Verkabelung und Kosten mit sich. All das ist Fachwissen, das wir gut vermitteln können und das uns als Teil des Planungs- und Installationsteams unschätzbar macht. KNX bietet weiterhin kosteneffiziente Lösungen, die bei richtiger Anwendung die Energieeffizienz für unsere Kunden verbessern und unserem Unternehmen zu Wachstum verhelfen.
Simon Buddle CEng MIET, ist Berater bei Future Ready Homes, einem Spezialisten für die Planung von BMS- und ELV-Systemen.
