Michael Critchfield gibt uns einen genaueren Einblick in einige der Änderungen, die in der ETS6.3.0 eingeführt wurden, darunter Änderungen beim Öffnen eines bestehenden Projekts, beim Betrachten von Geräten in einem Projekt und Alternativen zur manuellen Bearbeitung von Filtertabellen.
ETS6.3.0 ist da und kommt mit vielen Verbesserungen. Letzten Monat haben wir uns die Änderungen bei der Anmeldung, der Lizenzierung und der Erstellung eines neuen Projekts angesehen. Diesen Monat behandeln wir Änderungen beim Öffnen eines bestehenden Projekts, bei der Betrachtung von Geräten in einem Projekt und bei Alternativen zur manuellen Bearbeitung von Filtertabellen.
Öffnen eines bestehenden Projekts

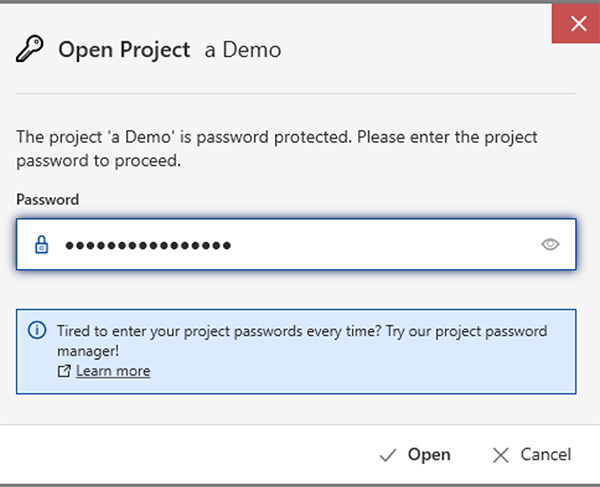

Wenn ich ein bestehendes Projekt öffne, kann ich im folgenden Beispiel sehen, dass ich nach dem Projektpasswort gefragt werde. Aber wenn ich keine Lust habe, das Passwort jedes Mal einzugeben, gibt es jetzt einen hilfreichen 'Projekt-Passwort-Manager'.
Wenn diese Funktion aktiviert ist, muss ich das Projektpasswort nur einmal eingeben, und die ETS6.3.0 auf meinem PC merkt es sich und fragt nicht mehr nach. Dies ist eine große Zeitersparnis beim Öffnen, Archivieren und Exportieren von Projekten.
Um diese Funktion zu aktivieren, klicken Sie auf "Mehr erfahren", um, nun ja, mehr zu erfahren. Im Wesentlichen sind dies die Voraussetzungen:
- Ich muss online und eingeloggt sein.
- Ich muss die ETS-App 'Project Password Manager' lizenziert haben.
- Ich muss auf allen meinen PCs ETS6.3.0 oder höher haben.
- Ich muss die 2-Faktor-Authentifizierung (2FA) auf KNX ID aktiviert haben.
Ein Gerät innerhalb eines Projekts betrachten

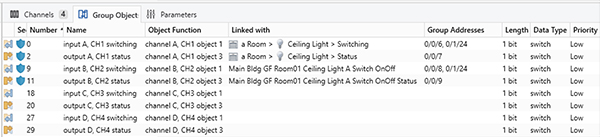

Bei der Betrachtung eines Geräts innerhalb meines Projekts haben wir erneut die Darstellung von Gruppen aktualisiert, die mit Objekten verknüpft sind. Wir haben viele Rückmeldungen zur ETS6.2.2 erhalten und in der ETS6.3.0 einen neuen Ansatz gefunden, der allen Anforderungen gerecht wird.
Die neue Ansicht ist komprimiert:
- Sie verwendet zwei getrennte Spalten - eine für die Beschreibung und eine für alle Gruppenadressen.
- Die Spalte "Verknüpft mit" zeigt den Kontext der sendenden Gruppe an.
- Bei der Verknüpfung von einzelnen Standardgruppen wird der Gruppenname angezeigt. Über eine Einstellung kann der Benutzer auch den Namen der Haupt- und Mittelgruppe anzeigen lassen.
- Wenn eine Gruppe verknüpft ist, die Teil einer Gebäudefunktion ist, wird der Kontext dieser Gruppe angezeigt, einschließlich Funktionsname, Funktionstyp und Funktionsort.
- Die Spalte "Gruppenadressen" zeigt alle verknüpften Gruppen, beginnend mit der sendenden Gruppe.

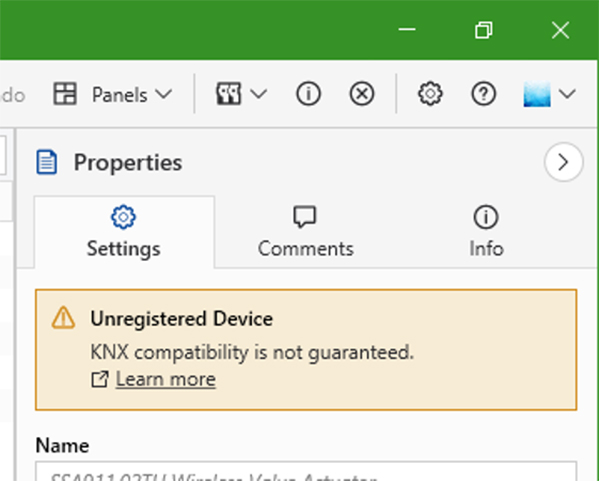

Bei näherer Betrachtung eines der Devices in meinem Projekt sehe ich ein Warnsymbol, und in der Seitenleiste der Eigenschaften kann ich die Erklärung sehen. Das Gerät, das ich hier habe, ist "unregistriert", was nicht nur bedeutet, dass dieses Gerät noch nicht KNX-zertifiziert ist, sondern dass es noch nicht einmal den KNX-Zertifizierungsprozess begonnen hat. Die ETS6.3.0 warnt mich, dass die Kompatibilität mit diesem Gerät nicht gewährleistet ist.
In diesem Fall sind meine Möglichkeiten mit einem solchen Device begrenzt. Ich kann Parameter ändern, Gruppen verknüpfen und dieses Device herunterladen, aber ich kann keine weiteren Kopien davon erstellen. Als 'Device-Tester' kann mich der Device-Hersteller jedoch dazu einladen, alle Optionen freizuschalten. Für weitere Details klicken Sie auf den Learn more Link.
Änderungen bei der manuellen Bearbeitung der Filtertabelle
Wenn Sie weiter nach Änderungen in der ETS6.3.0 suchen, werden Sie irgendwann feststellen, dass die manuelle Bearbeitung von Filtertabellen nicht mehr möglich ist. Das liegt daran, dass sie mit zunehmender Größe und Komplexität der Topologien immer unzuverlässiger geworden ist. Manuelle Einträge wurden vergessen oder übersehen, was zu Problemen während der Laufzeit führte, und als Konsequenz wurden viele Koppler überschrieben, um immer zu routen.
Um eine effiziente und sichere Inbetriebnahme von KNX zu gewährleisten und weil es längst bessere Alternativen gibt, ist daher eine manuelle Bearbeitung der Filtertabelle nicht mehr möglich.
Alternativen zur manuellen Bearbeitung von Filtertabellen
Um zu verstehen, was die Alternativen zur manuellen Filtertabellenbearbeitung sind, muss man zunächst verstehen, was manuelle Filtertabelleneinträge bewirken. Die ETS pflegt automatisch alle Filtertabellen für alle Koppler innerhalb eines Projekts. Sie analysiert ständig, welche Gruppenadressen welche Geräte in Ihrem Projekt erreichen müssen, je nachdem, wo sie verknüpft sind. Manuelle Bearbeitungen waren notwendig, wenn eine Gruppe z.B. eine Visualisierung erreichen sollte, die dem Projekt typischerweise nicht bekannt ist.
Eine bessere Alternative, die seit vielen Jahren bekannt ist, ist die Verwendung von Dummy Devices. Dies sind Geräte in Ihrem Projekt, die nicht tatsächlich installiert werden. Sie ermöglichen die Verknüpfung von Gruppen und dadurch wird die ETS angewiesen, Filtertabellen entsprechend zu setzen und die Gruppen durch die erforderlichen Koppler dorthin zu bringen, wo der Dummy wäre, d.h. für die Visualisierung verfügbar.

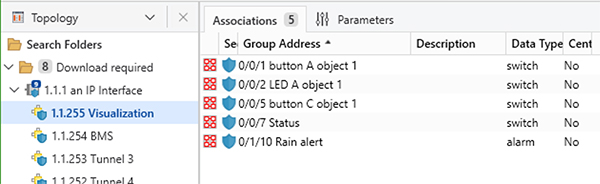

Eine viel schnellere Alternative ist jedoch die Verwendung von sicheren Tunneln auf IP-Schnittstellen/Routern. Hier können Sie Gruppen in großen Mengen "assoziieren" und müssen keinerlei Rücksicht auf die Objektgröße nehmen. Übergeben Sie einfach alle benötigten Gruppen auf der Registerkarte "Zuordnungen" eines sicheren Tunnels, und die ETS6.3.0 erledigt den Rest.
Abschluss
Mit der ETS6.3.0 haben sich viele Dinge geändert, auf die wir in zukünftigen Artikeln näher eingehen werden. In der Zwischenzeit sind Sie herzlich eingeladen, die aufregende neue Welt der ETS6.3.0 selbst zu erkunden, unsere Kanäle für weitere Informationen zu abonnieren und intelligente Haus- und Gebäudelösungen mit KNX in Betrieb zu nehmen.
Michael Critchfield ist der ETS Produktmanager bei der KNX Association.
