Systemintegrator Lionel Armand beschreibt den Automaten eines Schlosses, der den KNX Award 2022 für Smart Home - Europa gewonnen hat.
La Folie Boulart ist ein Schloss aus der Belle Époque-Zeit in Biarritz, im Baskenland, Frankreich. Es wurde als Fünf-Sterne-Mietobjekt restauriert und verfügt über acht Schlafzimmer, einen großen Empfangssaal, eine Lounge-Bar, ein Billardzimmer, Salons, geheime Boudoirs und ein Spa mit einem 8,5 m langen Pool, Hammam und Sauna.
Die Kurzbeschreibung
Im Jahr 2015 wurden wir vom Eigentümer kontaktiert, um die Möglichkeiten der Hausautomation für das Schloss zu untersuchen. Obwohl zunächst nur ein einfaches Lichtmanagementsystem geplant war, entwickelte sich der Umfang zu zwei Hauptzielen:
- Verwaltung der gesamten Ausrüstung des Schlosses, einschließlich Beleuchtung, Heizung, Klimaanlage, Lüftung, Audio-Video und IP-Netzwerke.
- Energiemonitoring zur Sicherstellung einer maximalen Effizienz und damit zur Erfüllung der gesetzlichen Verpflichtungen zur Energieeinsparung.
Die Lösung
Wir hielten einmal wöchentlich ein Treffen mit dem Kunden ab, bei dem er seine Bedürfnisse äußerte, die ich dann auf technischer Ebene umsetzte, d.h. Definition der Systemarchitekturen, Auswahl der Protokolle und Geräte. KNX war die offensichtliche Wahl als Referenzprotokoll, um die Vielzahl der Anforderungen zu erfüllen.
Die Installation, die sich über fünf Jahre hinweg ständig weiterentwickelt hat, erfolgte in mehreren Phasen. Ich habe hauptsächlich alle technischen Studien, die KNX-Programmierung und die Programmierung der ABB doGATE Multiprotokoll-Überwachungssysteme für die GLT sowie den RTI Integration Designer für die Tablet-Steuerung von Komfort und Multimedia im Raum durchgeführt.
Wir brauchten ein Rückgrat, das sich an die besonderen Anforderungen des Gebäudes anpasst, aber auch über Jahre hinweg nachhaltig ist. Die Lösung war die Installation von 16 KNX Linien, bestehend aus 10 IP Linien und 6 RF Linien, die mehr als 475 KNX Geräte unterstützen. Diese sorgen für die Steuerung von mehr als 100 dimmbaren und szenengesteuerten Leuchten und mehr als 80 hydraulischen Konvektoren zur Steuerung der HLK.

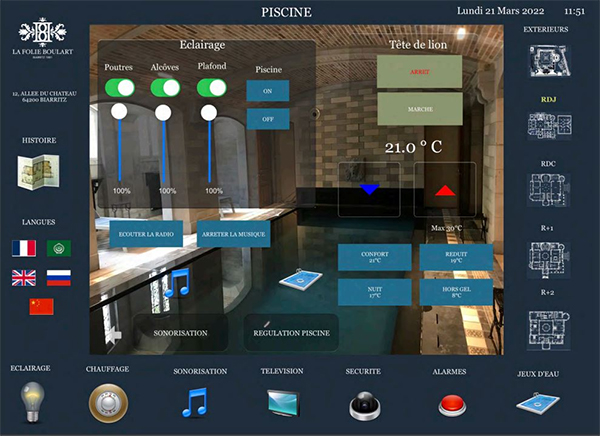

Jeder Raum des Schlosses verfügt über Taster und Schalter zur manuellen Steuerung der Beleuchtung sowie über ein Tablet zur Steuerung der KNX-Automatisierungsfunktionen sowie von Audio und Video. Darüber hinaus gibt es ein umfassendes technisches Überwachungssystem und eine Energiemessmaschine. Da das Schloss gemietet werden kann, haben wir alle Benutzeroberflächen so gestaltet, dass sie leicht zu verstehen, einfach zu bedienen und robust sind.
Herausforderungen
Die größte Herausforderung bestand darin, dass sich die Wünsche des Kunden jeden Monat änderten und die Systeme ständig angepasst werden mussten, ohne dass die notwendige Betriebsstabilität beeinträchtigt wurde. Eine weitere Herausforderung war die Anpassung an die Anforderungen eines denkmalgeschützten Gebäudes, insbesondere für die Durchleitung von Kabeln. Hier kamen die RF-Fähigkeiten von KNX zum Einsatz.
Erfahrungen aus dem Projekt
Dies ist eine der größten Installationen, die mit komplettem Management durchgeführt wurde, einschließlich der Planung der technischen Architekturen von KNX, IP und AV, der Programmierung der KNX-Geräte und der Planung und Programmierung der Überwachungssysteme. Während des Prozesses habe ich viel über die Technologien gelernt, die zur Restaurierung eines historischen Gebäudes eingesetzt werden müssen.
Abschluss
Nach etwa fünf Jahren Arbeit haben wir das fertige Projekt im April 2022 an den Kunden übergeben, der nun über ein globales Werkzeug für den Betrieb seines Gebäudes in Bezug auf Komfort und Energiebilanz verfügt. Dieses Projekt hat auch kürzlich den KNX Smart Home - Europe 2022 Award gewonnen - das erste Mal, dass er an einen Integrator in Frankreich vergeben wurde. Ich hoffe aufrichtig, dass dies zu einer besseren Durchdringung von KNX in meinem Land führen wird!
Ausstattungsliste
- ABB 6179 Anwesenheitsdetektoren
- ABB 6197/1X 101-500 Dimmaktoren 4-fach
- ABB DG/S 1641.1 DALI-Gateway
- ABB doGATE BMS
- ABB SA/S 4.16.6.1 Schaltaktoren
- ABB SmartTouch 7 KNX Touch-Display
- ABB STK 11 Ventilantrieb
- ABB UK/S 32.2 Universal-E/A-Konzentratoren 32-fach
- ABB US/S 2 binäre Eingänge 2-fach
- Absolute Sound AS25 Wandeinbaulautsprecher
- BEG PICO-KNX-DX FP Präsenzmelder
- Dahua Sicherheitskameras
- Forbes und Lomax Drucktasten
- Forbes- und Lomax-Schalter
- Future Automation LSM-EFA TV-Aufzüge
- Hager TE331 Stromverbrauchsanzeigen
- Hager TH210 KNX-Router
- Hager TRI31 Medienkoppler
- Hager TRM694G Antrieb
- Hager TX501 Ventilantrieb
- Hager TXA1I12 640mA Stromversorgung
- Hager TXB302 Binäreingänge 2-fach
- Hager TYA604B
- Hager TYA664BN Dimmaktoren 4-fach
- Hager TYA670W DALI-Gateway
- InnoRed MixiBus KNX RTI-Router
- InnoRed MixiBus RTI zu KNX Schnittstellen-Gateway
- Intesis Mitsubishi zu KNX Schnittstellengateway für Klimasteuerung
- Intesis Modbus zu KNX Schnittstellen-Gateway
- JUNG KNX Thermostat
- JUNG Präsenzmelder
- LG TV
- RTI XP-6s Steuerprozessor
- SALTO Zugangskontrolle
- Samsung Frame TV
- Schneider Electric MTN 670804 Tasterschnittstelle
- Unifi-Schalter
- Unifi Wi-Fi
- Yamaha MusicCast WXA-50 drahtloser Streaming-Verstärker
Lionel ARMAND ist ein Architekt digitaler Lösungen, der in der Projektmanagement-Beratung sowie in der Konzeption und Programmierung von Multiprotokoll-BMS-Lösungen tätig ist. Er lebt in der Nähe von Biarritz im Südwesten Frankreichs und arbeitet als Freiberufler für die ITG Organisation von Freiberuflern, an Projekten in Frankreich und im Ausland.
