Jens Kamenik erklärt die Entwicklung von KNX RF zu KNX RF Multi, welche Produkte es gibt und wie sie typischerweise eingesetzt werden.
Traditionelle KNX Installationen haben sich auf Twisted-Pair (TP) Kabel für die Kommunikation mit KNX Geräten und deren Stromversorgung verlassen. Diese Methode ist einfach, zuverlässig und robust. Es gibt jedoch Situationen, in denen kein Kabel, oder zumindest kein KNX Kabel, zur Verfügung steht. Dies kann bei Nachrüstungsprojekten der Fall sein oder an Orten, wo es nicht möglich ist, Kabel zu verlegen. In solchen Fällen sind drahtlose KNX Geräte die ideale Lösung.
Heute unterstützt KNX eine Reihe von Medientypen, nämlich TP, IP und RF (Radio Frequency). Während KNX RF Ready schon seit einigen Jahren auf dem Markt ist, verbessert der neue KNX RF Multi Standard die RF Fähigkeiten von KNX durch verbesserte Zuverlässigkeit und reduzierten Stromverbrauch.
Die Entwicklung von KNX RF
Die technischen Möglichkeiten von KNX RF wurden mit jeder Generation verbessert, wobei die Zuverlässigkeit und Energieeffizienz jedes Mal gesteigert wurde. KNX RF entwickelte sich aus KNX RF 1.1. Dann kam KNX RF Ready, gefolgt von KNX RF Multi und jetzt KNX RF Multi SLE.
KNX RF Ready verwendet einen Kanal und quittiert Übertragungen nicht. KNX RF Multi erhöht die Zuverlässigkeit von KNX RF durch die Einführung von quittierten Übertragungen (sog. Fast Acks), wie wir sie von KNX TP gewohnt sind. KNX RF Multi verwendet auch mehrere Kanäle, die das Springen zu einem anderen Kanal ermöglichen, wenn der aktuelle Kanal durch ein Nicht-KNX-Gerät blockiert ist. Diese neuen Kanäle werden Fast-Kanäle und Slow/SLE-Kanäle genannt. Sie unterscheiden sich in Bezug auf die Bandbreite und die Frequenzen.
Der Fast-Kanal ist für permanent betriebene Geräte ausgelegt, während der Slow/SLE-Kanal für die heutigen batteriebetriebenen Geräte wie z.B. batteriebetriebene Heizungsaktoren optimiert ist. Um den Kundenerwartungen gerecht zu werden, sollte die Batterie mindestens zwei Heizperioden lang halten.
KNX RF Produkte

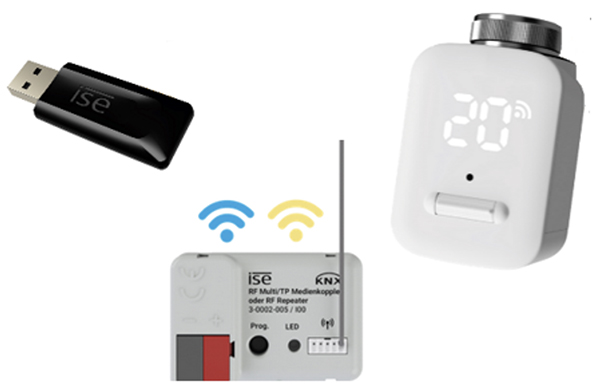

Zu den KNX RF Produkten gehören beispielsweise KNX RF Multi USB Schnittstellen für den Buszugriff vom PC aus und KNX RF Multi Medienkoppler für die Kombination von KNX TP Installationen und Endgeräten wie dem batteriebetriebenen Heizungsaktor KNX RF Multi SLE oder KNX RF Multi Schalteinheiten. Darüber hinaus sind zur Erweiterung der Reichweite einer RF-Installation Retransmitter erhältlich.
Typische Anwendungen
KNX RF wird häufig eingesetzt, wenn eine geplante oder bestehende KNX TP Installation mit KNX RF Multi Geräten erweitert werden soll. In solchen Installationen hat der KNX RF Multi Medienkoppler die Aufgabe, zwischen physikalischem TP und drahtlosen RF Medien zu übersetzen. Darüber hinaus kann der Medienkoppler zwischen Geräten, die KNX Secure und KNX Classic unterstützen, übersetzen, da es normal ist, dass KNX RF Geräte KNX Secure unterstützen (da RF ein offenes Medium ist), während TP-Geräte weiterhin ohne KNX Secure verwendet werden können.
Das Schaltgerät KNX RF Multi wird in der Regel bei vorhandenen Lichtschaltern eingesetzt, um diese in ein KNX System zu integrieren, und der Heizungsaktor KNX RF Multi SLE wird verwendet, um die Heizung mit einer zentralen Steuerung über KNX auszustatten.
Interoperabilität

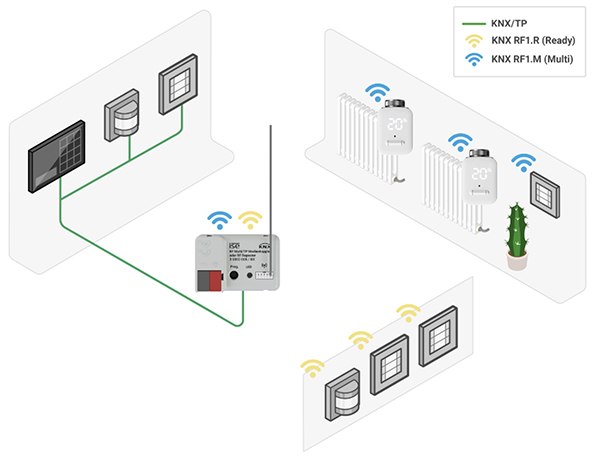

Angenommen, eine bestehende KNX TP Installation soll mit RF Multi Geräten erweitert werden, dann verbindet der KNX RF Multi Medienkoppler die TP Seite mit den RF Geräten. Da der Medienkoppler netzgespeist ist, wird er auf der RF Seite ein Fast Receiver sein. Dennoch muss er in der Lage sein, Fast/Ready- und SLE-Telegramme zu senden, um sowohl batteriebetriebene Geräte als auch netzgespeiste Aktoren und Sensoren einzubinden. Mit anderen Worten: Der neue Medienkoppler garantiert nicht nur die Interoperabilität zwischen KNX TP und RF, sondern auch zwischen den verschiedenen RF-Modi, nämlich Ready, Fast und SLE. Alle bereits installierten KNX RF Geräte können daher mit den neuen KNX RF Multi Geräten verwendet werden.
Zusammenfassung
Alle Situationen, in denen keine KNX Leitung zur Verfügung steht, z.B. bei Nachrüstungen, profitieren von KNX RF. KNX RF Multi ist die ideale Wahl, wenn Zuverlässigkeit wichtig ist, und KNX RF Multi SLE ist derzeit die einzige Möglichkeit, batteriebetriebene KNX RF Multi Geräte effizient zu betreiben. Die Nachfrage nach Zuverlässigkeit, Datensicherheit und Energieeffizienz wird dazu führen, dass immer mehr KNX RF Multi Produkte und Anwendungen auf den Markt kommen, darunter wahrscheinlich auch mehr batteriebetriebene KNX RF Geräte wie Rauchmelder, Heizungsaktoren und Bewegungsmelder.
Jens Kamenik ist Leiter der RF-Entwicklung bei ise Individuelle Software und Elektronik GmbH, Entwickler von intelligenten Geräten und Fernzugriffslösungen für KNX.
