Andy Ellis erklärt, wie die von einem KNX System generierten Daten in grafischer Form genutzt werden können, um Installateuren und Kunden einen besseren Einblick in die Leistung eines Systems zu geben. Der Artikel enthält auch nützliche praktische Beispiele.
KNX ist ein so vielseitiges und robustes System, dass es meiner Meinung nach als ein integraler Bestandteil der Infrastruktur eines Gebäudes während seiner gesamten Lebensdauer sein sollte. Außerdem ist es in einer hervorragenden Position, um die umfangreichen Datenmengen zu nutzen, die leicht aus jeder Anlage extrahiert werden können, zumal jedes Mal, wenn eine Aktivität eine Aktivität gestartet wird, wird die Nachricht (d.h. das Telegramm) über den gesamten KNX Bus. Wenn dieses Telegramm nicht aufgezeichnet wird, ist es für immer verloren, daher befasst sich dieser Artikel Dieser Artikel befasst sich damit, wie man die Daten in einem grafischen Format aufzeichnen kann, um den Wert einer Installation zu erhöhen. einer Installation.
Der Vorteil der Verwendung von KNX für das Datenmanagement
Der Vorteil von KNX als Datenmanagement-Tool ist, dass es die Analyse von mehreren Datenschichten ermöglicht, ohne dass die Kosten für ein zusätzliches Überwachungssystem anfallen. Systems. In kommerziellen Umgebungen können KNX Daten als Teil von Big Data ausgewertet werden. Daten. Untersuchungen zeigen, dass die Zahl der angeschlossenen Geräte in kommerziellen Gebäuden bis zum Jahr 2025 auf knapp 3 Milliarden Geräte anwachsen werden, und dass Sensoren und Geräte Sensoren und Geräte, die Belegung und Bewegung verfolgen, die höchsten Wachstumsraten aufweisen werden. Gebäude, die intelligente Technologien einsetzen, können die Kosten im Durchschnitt um 15 % senken Sie schaffen eine Umgebung, die Energieverschwendung reduziert, den Komfort erhöht und die Produktivität der Mitarbeiter fördert.
Das Abrufen von KNX-Daten und deren Darstellung in einem grafischen Format bietet eine Reihe von Vorteilen. Dazu gehört die Möglichkeit:
- Fehlerursachen in Echtzeit zu ermitteln.
- Trends im Anlagenverhalten zu erkennen, um eine vorausschauende Wartung zu erleichtern.
- Kosteneinsparungen durch Verbesserung der Systemeffizienz zu realisieren.
- Komfort und Gesundheit der Bewohner zu verbessern.
- den Status eines Gebäudes zu überwachen.
- den Endnutzern sichtbare Beweise dafür zu liefern, was in ihrer Immobilie passiert.
- eine Zeitleiste der Aktivitäten zu speichern.
Beispiele der KNX-Darstellung

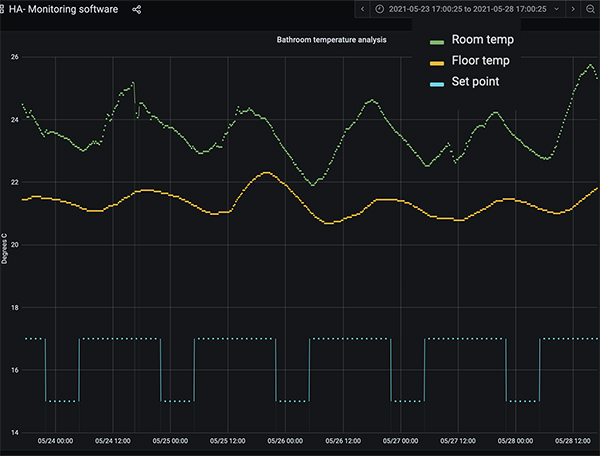

A) Analyse der Temperatur im Badezimmer
Zunächst sieht es so aus, als ob die Badheizung über einen Zeitraum von fünf Tagen Heizung auf den Sollwert und die Nachtabsenkung reagiert hat. In Wirklichkeit Tatsächlich sehen wir bei genauerer Betrachtung, dass der Sollwert niedrig ist (17oC tagsüber und 15oC während der Nacht), die Raumtemperaturen sind Schwankungen im ganzen Raum/Haus und es ist keine Heizung eingeschaltet.

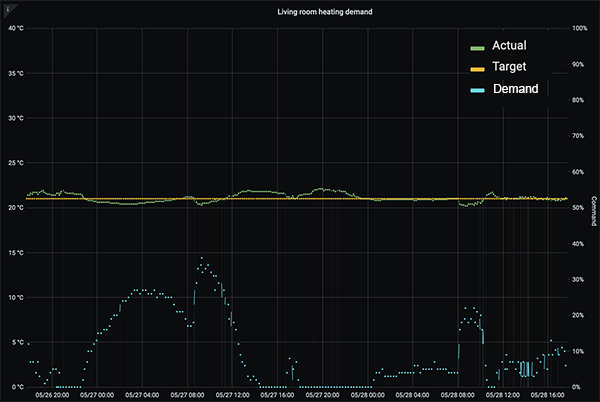

B) Heizbedarf im Wohnzimmer
Hier sehen wir einen Temperatursollwert von 21oC und wie eine "fein abgestimmte" KNX Heizungssteuerung Heizungsregelung in der Lage ist, +/-0,5oC mit Hilfe der proportionalen Anforderung zu halten. Siehe, wenn die Raumtemperatur sinkt, die sofortige Reaktion des Bedarfs. Aufgrund der Aufgrund der geringen Temperaturschwankungen wird der Bedarf immer nur bei 15% der Leistung benötigt. Betrieb.

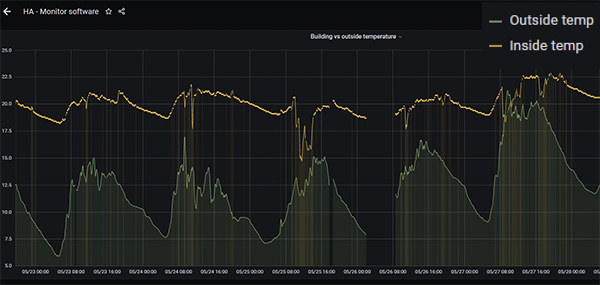

C) Gebäude- und Außentemperatur
Das erste, was hier auffällt, ist, dass es eine Unterbrechung in der Breitbandverbindung. Die Software kann nämlich so eingestellt werden, dass sie E-Mail-Benachrichtigungen für jedes Ereignis, sei es ein Strom- oder Breitbandausfall oder wenn Systemfehler wie z. B. ein Ausfall der Beleuchtung oder eine Überhitzung. Die Diagramm zeigt deutlich die zunehmende Korrelation zwischen Innen- und Außentemperatur Temperatur im Laufe der Zeit, wenn die Außentemperatur steigt.
Die Praktiken der Datenerfassung und -aufzeichnung
Erstens müssen Sie die Sicherheitsaspekte bei der Umkodierung von Daten berücksichtigen. KNX ist ein offener Standard (EN 500090, ISO/IEC 14543) für die gewerbliche und private Gebäudeautomation Gebäudeautomation und wird durch die folgenden Sicherheitsstandards unterstützt:
- KNX Data secure (EN 500090-3-4) - sichert Telegramme auf Twisted Pair (TP) Kabel und über RF.
- KNX IP secure (ISO 22510) - sichert über IP getunnelte Telegramme.
So, egal, ob Sie Daten lokal im Haus oder aus der Ferne in der Cloud sammeln, solange die Solange die Systeme richtig eingerichtet sind, können Sie sicher sein, dass Ihre Daten Datensicherheit auf dem richtigen Niveau implementiert ist.
Wenn Sie die Daten verwenden wollen, um aussagekräftige Diagramme zu erstellen, müssen Sie müssen Sie einen lokalen oder Cloud-Speicher einrichten, eine Verbindung zum KNX-Datenbus herstellen und dann die Daten lesen und in ein grafisches Format übersetzen. Daten lesen und in ein grafisches Format übersetzen. Unter Neben dem Zugang zu einem Speicherplatz benötigen Sie Software zur Software zur Verwaltung des Servers und eine Front-End-Software, um die gesammelten Daten in einem grafischen Format anzeigen zu können. graphischen Format anzuzeigen.
Diese Art von Software-Tools sind derzeit nicht ohne weiteres verfügbar. Die Lösung für mein Unternehmen - da die Überwachung ein integraler Bestandteil unserer unserer Service- und Wartungsverträge ist, hat mein Unternehmen eine eigene Überwachungssoftware Software namens MORE zu entwickeln. Diese ist derzeit für ausgewählte Partner verfügbar, und es gibt Pläne, sie in Zukunft noch breiter verfügbar zu machen.
Abschluss
Wie gezeigt, bietet die Überwachung des Betriebs eines Systems durch Daten Datenerfassung und -analyse bereits erhebliche Vorteile sowohl für den Installateur als auch als auch für den Hauseigentümer oder den Gebäudemanager. Dazu gehören die Fehlersuche, vorausschauende Wartung, Nachweis des Betriebs, verbesserte Effizienz und Komfort und vieles mehr.
Längerfristig wird mit der Verbreitung von KNX IoT die Nutzung von Big Data zu einem Standardbestandteil einer Smart-Living-Strategie werden und die Möglichkeit bieten, die reichhaltigen Daten, die von KNX-basierten Systemen erzeugt werden, zu einem noch größeren Nutzen für alle zu nutzen.
Andy Ellis ist der Gründer und Geschäftsführer von Household Automation Ltd. und dessen Schwesterfirma Knxion Ltd, einem Anbieter von Beratung, Design, Installation und Nachbetreuung im Bereich der Gebäudeautomation und Nachbetreuung für Kunden, die mit dem Bau von Wohn- und gewerblichen Immobilien tätig sind.
