Simon Buddle untersucht die Vorteile der Verwendung von Treibern für die Steuerung von LED-Beleuchtung, um Installation und Wartung zu vereinfachen.
Die M&E-Welt fühlt sich oft an, als sei sie in den 1970er Jahren stecken geblieben. Überall um uns herum sehen wir Menschen, die die Vorzüge von Solaranlagen, Wärmepumpen, Infrarotheizungen und einer Fülle anderer neuer und aufregender Technologien anpreisen, die auf den Markt gekommen sind, aber die Akzeptanz in den Beratungsbüros vieler M&E-Unternehmen ist bestenfalls langsam, und manche würden sogar sagen, eisig. Dafür gibt es natürlich einen guten Grund, denn sie sind es, die ihren kollektiven Hut für das Design und die Wirksamkeit der von ihnen empfohlenen Systeme aufsetzen müssen, für die ihr Kunde so viel Geld bezahlt hat. Es ist absolut sinnvoll, hundertprozentig sicher zu sein, dass die von ihnen entworfenen Produkte und Systeme genau so funktionieren, wie sie es beschrieben haben. Die M&E-Welt muss in erster Linie auf robustem und wiederholbarem Design aufgebaut sein. Ohne dies wird ihr Geschäft nicht überleben, und wie das alte Sprichwort sagt: "Wenn es nicht kaputt ist, repariere es nicht!"
Die allgegenwärtige LED
Ich bin mir sicher, dass Sie schon einmal an Besprechungen von Designteams teilgenommen haben, in denen die gleiche alte Technologie und die gleichen alten Lösungen vorgeschlagen wurden, und während Sie sich im Stillen denken, dass diese mindestens fünf Jahre veraltet sind, steht nicht Ihre Berufshaftpflichtversicherung auf dem Spiel. Es gibt jedoch einen Bereich, in dem wir unseren Gestaltungswillen ein wenig mehr durchsetzen sollten, und das ist die Fülle an LED-Leuchten aller Art im Haus.
LED-Strahler und -Bänder sind mittlerweile so weit verbreitet, dass sie mehr als 80 % der gesamten Haushaltsbeleuchtung ausmachen, daher ist es an der Zeit, dass wir, M&E, und Elektriker uns mit einer moderneren Sichtweise auf die Treiber und ihre Standorte befassen. Jeder Elektriker wird Ihnen von dem Albtraum erzählen, der mit dimmbaren Treibern verbunden ist, die in der Decke oder auf der Tischlerarbeit, unter den Trittbrettern in der Küche oder an unzähligen anderen Stellen versteckt sind, und sobald die Hauptperson, die an dem Projekt gearbeitet hat, die Baustelle verlassen hat, ist das Wissen um die Standorte für immer verloren. Das ist für niemanden gut, und schon gar nicht für den Kunden oder ein künftiges Wartungsteam. Das können wir doch sicher besser machen.
Fahrerknotenpunkte
Die Verwendung von Treiber-Hubs macht für mich sehr viel Sinn. So viele LED-Treiber, Stromversorgungen und KNX-Steuergeräte an einem Ort zu vereinen, ist in vielerlei Hinsicht sinnvoll.
Die Montage in einem Metallgehäuse bietet einen definierten Raum, der berechnet werden kann, anstatt zu versuchen, die Elektronik an Stellen zu quetschen, für die sie nicht vorgesehen ist. Dies erfordert auch weniger Verkabelung. Bei einer Hub-Position braucht man nur eine einzige Zwillingsleitung und eine Erdung sowie ein KNX-Kabel, und schon ist man fertig. Jedes andere Kabel ist eine lokale Verbindungsleitung. Das ist viel einfacher zu handhaben als mehrere Anschlüsse in Decken, über Bücherregalen oder unter Trittbrettern, und die Wartung wird zum Kinderspiel, weil wir den richtigen Raum und die Möglichkeit haben, darin zu arbeiten. Ein weiterer Vorteil ist, dass wir ein einziges Netzteil für mehrere LED-Streifen verwenden können, wodurch sich die Menge des benötigten Elektrozubehörs verringert.

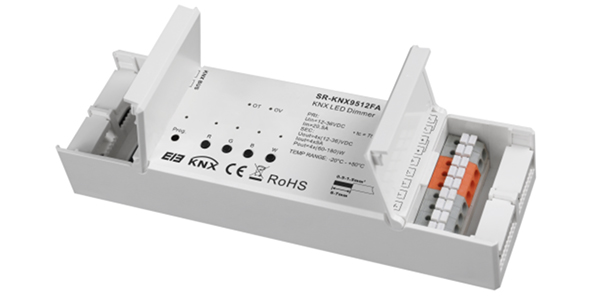

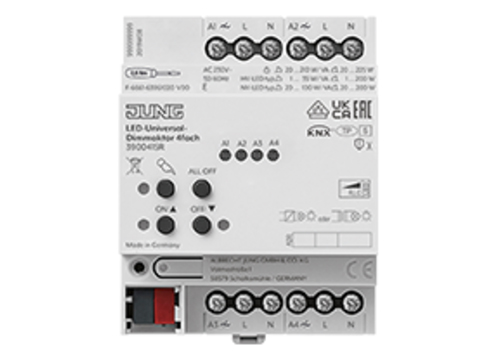

Die KNX-LED-Steuerung bedeutet, dass die Verwendung einer beliebigen Anzahl von LED-Controllern von Jung, Zennio, Sunricher oder MDT, um nur einige zu nennen, auch eine enorme Platzersparnis bedeutet. Ein Netzteil und z.B. ein Jung 5fach LED-Controller reduzieren die Anzahl der benötigten Treiber, was den Platzbedarf erheblich reduziert und als Nebenprodukt die Installation für den Elektriker wesentlich einfacher macht. Das sind viele Vorteile in einer Box. Aber das ist noch nicht alles.
Diese Knotenpunkte können auch für RGB und DMX verwendet werden, und wenn Sie entweder ein DALI-Modul oder einen Standarddimmer einsetzen, haben wir fast alle Beleuchtungsbereiche abgedeckt. Je größer das Objekt ist, desto mehr Sinn macht es. Für kommerzielle Gebäude würde ich sagen, dass es enorm zeitsparend und folglich auch billiger ist.
Wie bei allen intelligenten Systemen gibt es einige Dinge, die wir berücksichtigen müssen. Dazu gehören Platz und Belüftung, die für die Langlebigkeit des Produkts entscheidend sind. In elektrischer Hinsicht müssen wir den Spannungsabfall über die Entfernung auf der ELV-Seite des Treibers, d. h. vom Treiber zur LED, berücksichtigen. Sie können diese Berechnung in Ihrem Kopf durchführen oder einfach auf www.rapidtables.com/calc/wire/voltage-drop-calculator.html gehen. Dort gibt es Rechner für so ziemlich alles. Der Spannungsabfall sollte 3-5% betragen. Wenn Sie den Spannungsabfall verringern müssen, erhöhen Sie die Drahtstärke und berechnen Sie neu.
Abschluss
Die Welt der Technologie entwickelt sich weiterhin in einem Tempo, das selbst die proaktivsten und vorausschauendsten M&E-Beratungsunternehmen überholt. Als KNX Fachleute sind wir im Großen und Ganzen besser mit den allerneuesten Innovationen vertraut, und im Bereich der Beleuchtung kennen wir uns wahrscheinlich besser mit den Optionen und Möglichkeiten aus, die es gibt. Und vor allem sind wir mit den Installations- und Wartungstechniken und -anforderungen vertraut.
Für mich machen LED-Beleuchtungszentralen absolut Sinn. LED-Beleuchtung ist nicht neu, aber vielleicht ist es an der Zeit, die Treiber, Netzteile und deren Einsatz neu zu überdenken. Es hilft allen Beteiligten, es kann das Design und die Schaltkästen standardisieren, und ich kenne kein anderes System, das es in diesem Bereich des Technologiemarktes mit KNX aufnehmen kann.
Simon Buddle CEng MIET, ist Berater für Future Ready Homes, einem Spezialisten für BMS und ELV Services Systemdesign.
