Von Mark Warburton, Ivory Egg. Der Wechsel der Jahreszeiten erinnert uns rechtzeitig daran, wie sehr sich die äußere Umgebung auf die inneren Räume auswirkt, in denen wir leben und arbeiten. Das kann die Rückkehr in ein dunkles Haus sein, weil die Tage kürzer werden, die plötzliche Rückkehr der Blendung auf dem Computerbildschirm oder die Freude darüber, dass man die Türen öffnen kann, weil es draußen "gerade" warm genug ist. Unabhängig von der Jahreszeit hat die Barriere zwischen Innen und Außen einen großen Einfluss darauf, wie wir leben und unsere Zeit verbringen. Glas ist die übliche Abgrenzung zwischen diesen beiden Umgebungen, aber so effizient modernes Glas auch sein mag, für sich allein genommen ist es keine ausreichende Barriere und bietet auch nicht die Möglichkeit, sich an die Veränderungen im Laufe des Tages und des Jahres anzupassen. Selbst wenn man mit schaltbarem Glas arbeitet, ist in den meisten Fällen eine zusätzliche Schicht erforderlich, und sei es nur aus Komfortgründen.

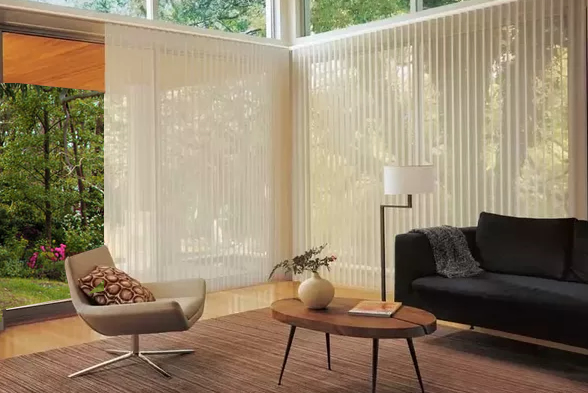

Wechselnde Jahreszeiten erinnern uns an die Notwendigkeit kontrollierbarer Fensterbehandlungen. Berücksichtigen Sie Fensterbehandlungen von Anfang an Es bleibt uns also nichts anderes übrig, als irgendeine Art von Beschattung zu installieren, seien es Gardinen oder Jalousien. Leider wird dieser wichtige Aspekt des Systems bei vielen Installationen als Teil des Innenausbaus und nicht als Teil der Umweltkontrolle betrachtet. Das ist bedauerlich, denn wenn die Fensterbehandlungen vom ersten Tag an festgelegt werden und die Art der Beschläge bekannt ist, können der Komfort und die Effizienz des Gebäudes drastisch erhöht werden. Dies könnte mit einfachen Zeitschaltuhren geschehen, die die Jalousien und Vorhänge nachts automatisch schließen und so sicherstellen, dass die von der Sonne gewonnene Wärme im Gebäude bleibt. Oder ein intelligenteres Steuerungsszenario, das Helligkeit, Sonnenstand und Temperatur nutzt, um die Helligkeit und die Raumtemperatur während des Tages zu steuern. Wenn man die verschiedenen Möglichkeiten zur Steuerung von Vorhängen und Jalousien kennt, kann man sicherstellen, dass das gesamte System die erforderliche Leistung erbringt. 230V AC-Motoren Die gebräuchlichsten 230V-Motoren haben für jede Fahrtrichtung eine Phase (Spannung) und einen gemeinsamen Anschluss (Nullleiter). Es sollte immer nur eine der beiden Richtungen mit Strom versorgt werden, was durch eine Softwareverriegelung auf zwei Standardrelais oder durch die Verwendung einer speziellen Jalousiesteuerung mit einem Relais, das die Verriegelung übernimmt, erreicht werden kann. Die meisten Vorhänge und Jalousien verfügen über einen integrierten Endschalter, der die Bewegung stoppt, wenn der Endanschlag erreicht wird. Man kann sich darauf verlassen, dass die Bewegung gestoppt wird, allerdings sollte die Einspeisung kurze Zeit später isoliert werden. Dies wird erreicht, indem die Laufzeit des Beschlags in den Parametern des Aktors festgelegt wird. Alternativ gibt es Antriebe mit Blindsteuerung, die mit Hilfe der Stromerkennung feststellen, wann der Beschlag seine Grenze erreicht hat. Dies ist eine gute Option, wenn die Armatur wahrscheinlich vom Kunden geändert wird oder wenn eine etwas genauere Positionssteuerung erforderlich ist. 230V-Motoren sind am einfachsten und oft auch am billigsten und daher am weitesten verbreitet. Sie können auch ein hohes Drehmoment abgeben und werden daher bei größeren Beschlägen oder schweren Stoffen benötigt. 24V-Gleichstrommotoren Gleichstrommotoren sind kleiner und leiser als entsprechende Wechselstrommotoren, weshalb sie vor allem im gehobenen Wohnbereich eingesetzt werden. Um Gleichstrommotoren zu steuern, wird die Polarität der Gleichstromeinspeisung zum Motor umgekehrt. Die meisten 24V DC KNX Jalousieaktoren tun dies automatisch, benötigen aber eine separate Stromversorgung für die 24V DC Einspeisung.

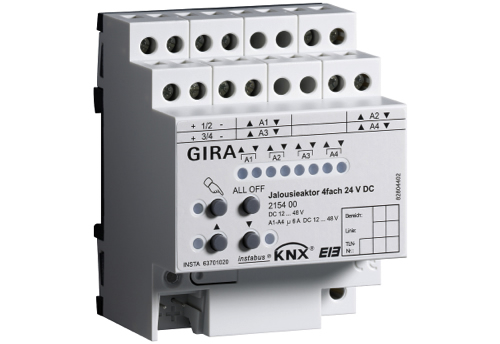

Der Gira 2154 00 ist ein Beispiel für einen 4-Kanal 24VDC Jalousieaktor. Eine weitere Option ist die Somfy Moco-Steuerung, die über eine integrierte DC-Spannungsversorgung verfügt, wodurch die Anzahl der Produkte im System und die Komplexität reduziert werden. Die Verdrahtung der DC-Motoren ist einfach, da für jede Jalousie nur ein zweiadriges Kabel erforderlich ist. Wie bei 230V-Aktoren ist es möglich, die Laufzeit zu definieren oder Aktoren mit Stromerkennung zu verwenden. Kontaktschluss Einige Hersteller haben in ihrem Motor oder Beschlag eine Steuerung eingebaut. In diesem Fall erfolgt die Steuerung über einen Kontaktschluss, der den eingebauten Controller dazu veranlasst, den Motor in die entsprechende Richtung zu starten. Die meisten dieser Jalousien benötigen einen kurzen Impuls an einem Öffnungs- oder Schließeingang und einen Impuls an beiden, um zu stoppen. Da KNX-Jalousiesteuerungen so konzipiert sind, dass sie den Motor direkt ansteuern, ist es ratsam, Standardrelais mit Jalousien oder Vorhängen zu verwenden, die über eine eigene integrierte Steuerung verfügen. Dies ermöglicht das gleichzeitige Schließen beider Ausgänge für den Stopp-Befehl, was bei einem echten KNX-Jalousieaktor nicht möglich ist. Digitale Steuerung Wie die Kontaktschließer haben auch einige Jalousiemotoren einen eingebauten Controller, der die Fahr- und Positionsbefehle über eine digitale Schnittstelle empfangen kann. Dabei kann es sich um eine standardisierte Lösung wie eine SMI (Standard Motor Interface) oder eine eigene Lösung wie das digitale Netzwerk von Somfy handeln.

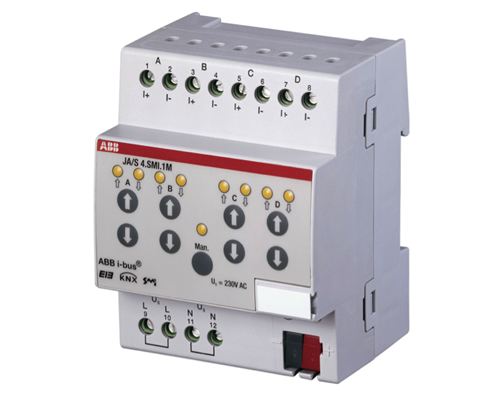

Der ABB JA/S 4.SMI.1M ist ein Beispiel für einen 4-Kanal-SMI-Antrieb. Mit dieser Methode ist es möglich, die Jalousien genauer zu steuern, da der eingebaute Controller die Positionierung bestimmen kann, anstatt mit der Laufzeit zu raten. Umgebungsbedingungen und die individuelle Motorleistung können die Laufzeit der Beschläge beeinflussen, aber da eine digitale Steuerung dies überwinden kann, ist sie die einzige Lösung, wenn eine genaue Positionierung oder Saumausrichtung erforderlich ist. Sie ist auch eine kostengünstigere Lösung, wenn mehrere Beschläge gleichzeitig gesteuert werden müssen, da mehrere Beschläge über denselben Ausgang gesteuert werden können. Stoff und Art des Fittings Es gibt unzählige Arten von Jalousien und Vorhängen, jede mit ihren eigenen Vorteilen, so dass es entmutigend sein kann, sich selbst in die Lage zu versetzen, eine Beschattungslösung zu bestimmen. Am besten ist es, einen Anbieter zu finden, der eine breite Palette von Beschlägen und Stoffen anbietet, aber auch die verschiedenen Aspekte der Steuerung kennt. Es gibt nichts Frustrierenderes, als auf der Baustelle festzustellen, dass alle Beschläge den falschen Motortyp haben oder gar keinen Motor besitzen. Ein gutes Beispiel für einen Lieferanten ist Oceanair, ein in Großbritannien ansässiger Hersteller für den gehobenen Wohn- und Superyachtmarkt, der vor kurzem ein KNX-Testsystem installiert hat, das es ihm ermöglicht, die Beziehung zwischen den Steuerungen, Motoren und Armaturen besser zu verstehen. Schlussfolgerung Intelligente Beschattungssteuerung wird bei einem Bauprojekt in der Regel als Luxus angesehen, da es schwierig sein kann, zu erkennen, wie sich die anfänglichen Kosten der Lösung langfristig auszahlen. Wenn man dem Kunden und dem Planungsteam klar vermittelt, dass der richtige Einsatz der Beschattung Energie spart, das Gebäude komfortabler macht und die Schaffung der richtigen Innenraumumgebung erleichtert, wird die Beschattung als eine Schlüsselkomponente des Gebäudes angesehen und nicht als Teil der Innenausstattung. Mark Warburton ist der technische Direktor von Ivory Egg (UK) Ltd, einem Anbieter von führenden KNX Produkten und Anbieter von KNX Schulungen. www.ivoryegg.co.uk
