Simon Buddle erklärt, wie die Investition in einige grundlegende Temperaturmessgeräte Klimatisierungsprobleme bei Kunden vermeiden und dem KNX Fachmann unterstützende Daten liefern kann. Fachmann liefern kann.
Die Temperatur ist wahrscheinlich einer der emotionalsten Bereiche, mit denen wir uns in unserer Welt beschäftigen. Alle Eltern kennen die Herausforderung, wenn sie versuchen, einem kleinen Kind im tiefsten Winter einen Mantel anzuziehen. Aber Mama, mir ist sooooo heiß", während alle um sie herum in Schals, Handschuhe und dicke Winterjacken gehüllt sind. Ich habe innerhalb des Polarkreises gelebt, in Schneelöchern geschlafen und kann es trotzdem nicht ertragen, auch nur in einer lauwarmen Dusche zu stehen. Und wie Menschen das Eis brechen und den ganzen Winter über in Freibädern und Teichen schwimmen können, ist mir ein Rätsel!
Im Allgemeinen fühlen sich Böden mit einer Temperatur von 21oC kalt an, doch draußen in der Sonne fühlen sich 21oC ausgesprochen warm an. Heiß, kalt, warm, lauwarm sind jedoch subjektive Begriffe, mit denen wir nicht so leicht umgehen können, wenn sie uns von Kunden entgegengeschleudert werden. Daher gibt es für mich zwei grundlegende Anforderungen, wenn es um die Temperatur geht: 1) eine genaue Messung und 2) die Aufzeichnung dieser Information, damit wir sie als Beweis haben, falls wir sie brauchen.
Temperatur Sensoren

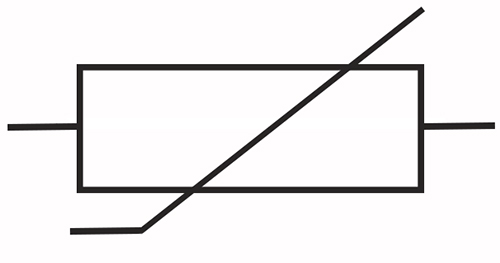

Der bescheidene Thermistor kostet in der Regel weniger als 1 Pfund Sterling. Dieses Teil ist also überhaupt nicht teuer. Ohne einen solchen Widerstand könnten jedoch alle möglichen teuren Probleme auftauchen beschädigte Holzböden, horrende Energierechnungen oder sogar eine gescholtene Person. Für Sensoren gibt es zwei wichtige Wissensbereiche: wann und wo man sie einsetzt und welche Arten es gibt. wann und wo man sie einsetzt und welche Arten es gibt.
Zonierte Heizung
Zonierte Heizsysteme erfordern zonierte Temperaturfühler. Wenn die Zone über einen Heizkörper beheizt wird, brauchen wir nur einen Fühler im Raum, und wir können loslegen. Ist der Raum jedoch mit einer Fußbodenheizung ausgestattet, benötigen wir auch einen Fußbodentemperaturfühler. Normalerweise sollten Holzböden auf eine Oberflächentemperatur von 27oC begrenzt werden. Elektrische Fußbodenheizungen werden am häufigsten in Badezimmern verwendet, meist unter Fliesen. Diese können extrem heiß werden, so dass ein Fußbodenfühler unter diesen Umständen ein absolutes Muss ist. Viele Kunden möchten dies als Komfortheizung nutzen, d. h. sie möchten, dass sich der Boden warm anfühlt. Das führt dazu, dass die Fußbodenheizung über lange Zeiträume eingeschaltet ist, was zu Überhitzungsgefahr führt. Ein Fliesenboden mit einer Temperatur von 45oC ist unangenehm, und bei einer elektrischen Heizung ist das sehr gut möglich, wenn wir keine Sonde haben, um die Zone abzuschalten, wenn sie überhitzt ist.
Typen von Sensoren

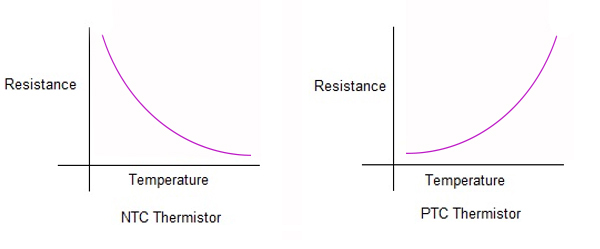

Es gibt viele verschiedene Arten von Sensoren. Sie lassen sich grob in zwei Lager einteilen: negativer Temperaturkoeffizient (NTC) und positiver Temperaturkoeffizient (PTC). Bei einem NTC-Thermistor sinkt der Widerstand mit steigender Temperatur. Das Gegenteil ist der Fall für PTC-Thermistoren.

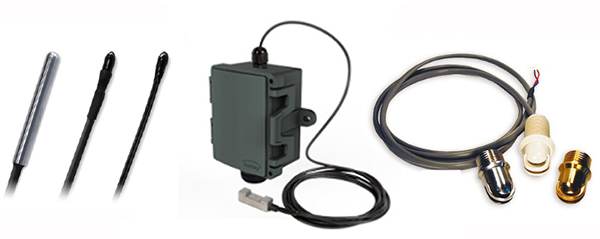

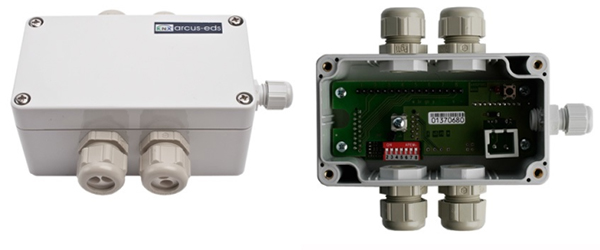

Es ist klar, dass wir müssen wir wissen, welcher Sensortyp installiert wurde, wenn wir einen Sinn in den Sinn machen können. Wenn Sie ein wenig tiefer graben, werden Sie feststellen, dass es verschiedene Arten von NTC-Sensoren gibt. Der Zennio-Sensor zum Beispiel ist ein NTC6,8k-Ohm während die abgebildeten Sontay-Sensoren einen NTC10k-Ohm-Wert haben. Der numerische Wert bezieht sich auf ihren Widerstand bei einer Temperatur von 25oC. Der Arcus SK08 kann 8 PT1000-Sensoren lesen, während das Zennio RailQUAD8 8 Zennio-Sensoren oder NTC-Sensoren mit einer anderen Widerstandscharakteristik auslesen kann, aber nur Es kann jedoch nur einen anderen NTC-Sensortyp lesen, also achten Sie darauf, dass Sie nicht mehrere Typen haben!
Wie Sie sicher sehen können, ist ein sorgfältiges Auge erforderlich, um die Kompatibilität und die korrekte Spezifizierung der Geräte sicherzustellen.
Empirische Daten
Wenn wir die Temperaturdaten von den verschiedenen Sensoren erhalten haben, können wir mit dem Prozess der der Analyse und Aufzeichnung beginnen. Die Messwerte der Boden- und Raumtemperaturen sollten mit Prüfgeräten wie einer Wärmebildkamera kalibriert werden, um die Messwerte mit den realen Bedingungen abzugleichen.

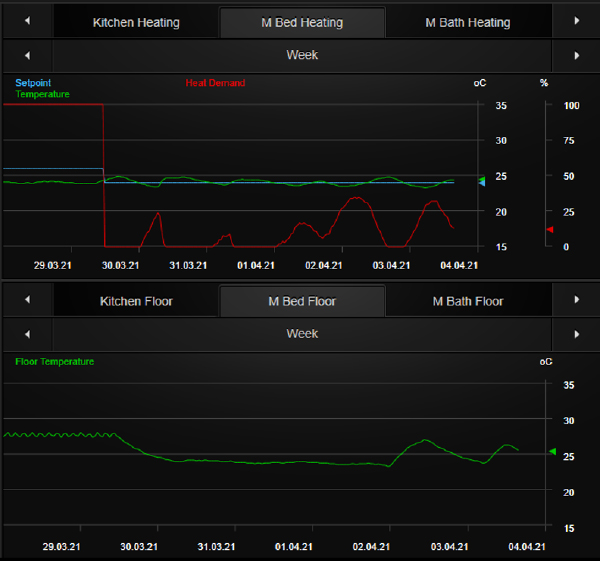

Viele Hersteller bieten die Möglichkeit, Daten aufzuzeichnen und in grafischer Form darzustellen. Hier können wir das Subjektive in das Objektive verwandeln. Die Beispielgrafiken unten zeigen vier wichtige Details: die aktuelle Ist-Raumtemperatur, den Sollwert des Raumes, den Wärmebedarf und die aktuelle Fußbodentemperatur. Sie können sofort erkennen, dass auf der linken Seite des Diagramms der volle (100 %) Wärmebedarf besteht, was durch die rote Linie angezeigt wird. In der unteren Grafik sehen Sie die Sägezahnkurve der Fußbodenheizung, die sich ständig ein- und ausschaltet, wenn sie die maximale Temperaturschwelle überschreitet. Diese Daten sind wichtig, um definitiv zu zeigen, dass unser KNX System innerhalb der vorgegebenen Parameter korrekt funktioniert.
Schlussfolgerung
Für weniger als ein Pfund kann man einen Thermistor bekommen, der genaue Temperaturinformationen liefert. Informationen liefern kann, aber diese Informationen müssen korrekt sein und es gibt viele Fallstricke auf dem Weg dorthin. Die Wahl des Sensortyps, des KNX-Geräts, der Kalibrierung und des Aufzeichnungsgeräts müssen sorgfältig ausgewählt werden, damit sie aufeinander abgestimmt sind und genaue Daten liefern. Sobald Sie diese Daten haben, verfügen Sie über alle Informationen Informationen, um Änderungen an der Funktionsweise der Steuerung vorzunehmen oder zu beweisen, dass das System richtig funktioniert. Das bringt uns weg vom Subjektiven und hin zum Empirischen. Es gibt keinen Zweifel an den Fakten.
Simon Buddle CEng MIET, ist ein Berater für Future Ready Homes, einem Spezialisten für BMS- und ELV-Servicesysteme design.
