Bei Jan Magnus, EIBKon BVBA. Das Problem Stellen Sie sich ein Privathaus vor, in dem das Licht durch Bewegungserkennung eingeschaltet wird, aber zu Reinigungszwecken eingeschaltet bleiben soll. Das parallele Arbeiten am Binärausgang des Bewegungsmelders mit der gleichen Gruppenadresse funktioniert, versagt aber, wenn jemand durch das Erfassungsfeld läuft. Die Verwendung einer logischen Verknüpfung (ODER-Funktion) auf dem Binärausgang funktioniert, aber die Auswirkungen sind etwas seltsam. Wenn Sie den "Bypass-Schalter" ausschalten, bleibt Ihr Licht für die Dauer der zusätzlichen Sendeverzögerung eingeschaltet. Mit anderen Worten: Der Kunde drückt auf AUS, aber das Licht bleibt AN. Die Lösung Die Lösung wurde durch den Einsatz neuerer Bewegungsmelder gefunden. Diese verfügen nun über ein "Verriegelungsobjekt", mit dem der Melder deaktiviert werden kann. Das Ziel in diesem Fall ist es, den Melder zu deaktivieren und gleichzeitig den Binärausgang zu aktivieren. Im Rahmen der Standardfunktionalität von KNX ist dies jedoch problematisch. Wenn wir eine Gruppenadresse an den Binärausgang und dieselbe Adresse an das Verriegelungsobjekt des Bewegungsmelders senden, sollte dies theoretisch funktionieren. Das Problem ist, dass wir davon abhängig sind, dass der Ausgang schneller reagiert als das Sperrobjekt, oder umgekehrt, aber es gibt keine Garantien. Ein weiteres Problem tritt auf, wenn wir den Befehl umkehren. Wenn wir das Sperrobjekt freigeben, senden wir auch einen Befehl an den Binärausgang. Wenn nun jemand durch das Erkennungsfeld läuft, bleibt sein Licht AUS, solange er sich bewegt UND solange er während der zusätzlichen Sendeverzögerung nicht stillsteht. Es gibt eine andere, weniger komplizierte Möglichkeit, dieses Problem zu lösen. Wenn Sie sich die Parameter des Verriegelungsobjekts ansehen, werden Sie feststellen, dass es möglich ist, den Zustand des Ausgangs beim Verriegeln und auch beim Entriegeln zu definieren. Wir werden also nicht direkt auf den Binärausgang einwirken, sondern nur den Bewegungsmelder steuern, der sich um den Binärausgang kümmert.
Programmierung des Verriegelungsobjekts in der ETS. Wählen Sie das richtige Produkt Bevor Sie beginnen, prüfen Sie, ob Sie den richtigen Bewegungsmelder für Ihre Anwendung haben. Brauchen Sie ihn für den Innen- oder Außenbereich? Brauchen Sie eine Anwesenheitserkennung? Wenn Sie die richtige Wahl treffen, benötigen Sie keine zusätzlichen Logikfunktionen und Ihr Programm kann übersichtlich und leicht zu verwalten sein. Die Lösung ist sehr einfach: ein Objekt auf dem Objekt "Schalten" des Bewegungsmelders; eine direkte Verbindung zum Binärausgang; und ein Objekt auf dem Eingang "Sperren". Dieses Objekt geht an einen Bypass-Schalter. Eine gute Idee ist es, die LED dieses Bypass-Schalters bei Aktivierung blinken zu lassen.

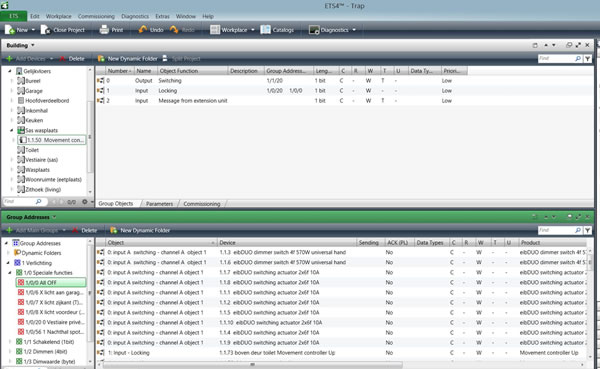

Lösungsvorschlag unter Verwendung eines Bypass-Schalters. Um die Anlage wirklich auf dem neuesten Stand der Technik zu halten, verknüpfen Sie das Objekt ALLES AUS Ihrer Anlage auch mit diesem "Sperr"-Objekt. Wenn Sie also das Haus verlassen, entsperren Sie den Melder. Der große Vorteil dabei ist, dass Sie die Zeitverzögerung zurücksetzen UND die Beleuchtung ausschalten, wenn der Melder entriegelt ist und die Beleuchtung eingeschaltet ist. Wenn Sie sich wieder in das Erfassungsfeld begeben, schalten sich die Lichter sofort wieder ein! Sie können sogar die Funktionalität Ihrer Bewegungsmelder erweitern, indem Sie einen anderen Dimmwert für den Tag-/Nachtmodus oder eine externe Voreinstellung für die Übertragungsverzögerung usw. senden, um Ihren Kunden zufrieden zu stellen und den Wert des Projekts zu erhöhen. Jan Magnus ist KNX Systemintegrator für EIBKon BVBA, ein KNX Projektmanagementunternehmen mit Sitz in Belgien. www.eibkon.be
