Von Ben Lewis, KNX Consultants. Wenn es darum geht, den besten Weg für den Betrieb von Lichtsteuerungsdimmern zu finden, kann es zu Verwirrung kommen. Die Flexibilität von KNX bedeutet, dass es mehrere Möglichkeiten gibt, es zu implementieren, und die Standardisierung stellt sicher, dass alle Hersteller zumindest den gleichen Grundbestand an Objekten anbieten. Dieser wird als Standardfunktionsblock für einen Dimmer bezeichnet. Die im Standard-Funktionsblock enthaltenen Objekte sind: Schalten (1-Bit). Relatives Dimmen (4-Bit). Absolutes Dimmen (1 Byte).

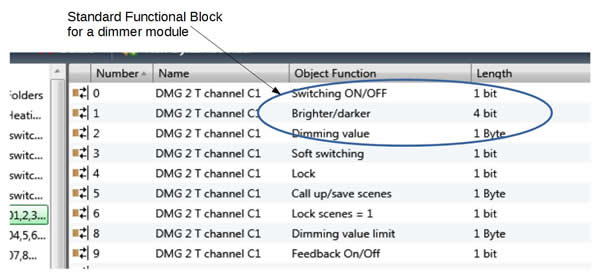

ETS-Ansicht, die den Standardfunktionsblock von Objekten für einen Dimmer zeigt. Die größte Schwierigkeit ergibt sich bei der Entscheidung, ob relative oder absolute Dimmobjekte verwendet werden sollen. Die Hersteller versuchen, die Objekte so hilfreich wie möglich zu benennen. So wird das 4-Bit-Objekt manchmal als "Heller/Dunkler-Objekt" bezeichnet, und das 1-Byte-Objekt wird manchmal als "Werteingang" bezeichnet. Das ist sicherlich hilfreich, aber es könnte nützlich sein, die Funktion der einzelnen Objekte zu überprüfen und zu wissen, wie man sie am besten verwendet. Schalten (1-Bit) Dieses Objekt ermöglicht einfach das Ein- und Ausschalten des Dimmermoduls. Verschiedene Hersteller bieten unterschiedliche Funktionen an, aber es kann möglich sein, Parameter so einzustellen, dass der Dimmer bei einer bestimmten Bedingung (z. B. 90 % Helligkeit oder die Stufe vor dem letzten Ausschalten) oder auf eine bestimmte Art und Weise (z. B. sofortiges Einschalten oder Einschalten mit einem langsamen Anstieg auf die vorgesehene Stufe) einschalten wird. Wie bereits angedeutet, sind diese Funktionen nicht Bestandteil des 1-Bit-Befehls an sich, sondern können in den Parametern des Dimmergeräts eingestellt werden. So viel zur einfachen Ein/Aus-Steuerung des Dimmers. Was aber, wenn wir die Helligkeit des Dimmers einstellen wollen? Schauen wir uns die einzelnen Objekte an, die diese Funktion ermöglichen. Absolutes Dimmen (1 Byte (oder 8 Bit)) Mit diesem Objekt kann der Programmierer bestimmte Helligkeitsstufen festlegen, bei denen der Dimmer arbeiten soll. Der Programmierer könnte zum Beispiel einen Sensor so einrichten, dass er ein 1-Byte-Telegramm an dieses Objekt sendet. Der Dimmer reagiert darauf, indem er seinen Ausgang auf eine Helligkeitsstufe einstellt, die durch den Wert des 1-Byte-Telegramms definiert ist. Der maximale Wert, der durch ein 1-Byte-Telegramm dargestellt werden kann, ist 255. Wenn also der Wert des Telegramms 255 ist, wird die Helligkeitsstufe des Dimmers auf 100% eingestellt. Wenn der Wert des Telegramms 127 ist, stellt der Dimmer seine Helligkeit auf 50 % ein (für den Puristen ist der Wert 127/255, was 49,8 % entspricht). Dieses Objekt kann sehr nützlich sein, zum Beispiel bei der Implementierung von Lichtszenen für bestimmte Funktionen. Es ist jedoch nicht hilfreich, wenn der Benutzer den Raum einfach nur etwas heller machen oder das Licht dimmen möchte. Diese Funktion kann mit dem 1-Byte-Absolutdimmobjekt nicht erreicht werden. Hierfür wird das 4-Bit-Objekt "Relatives Dimmen" benötigt. Relatives Dimmen (4-Bit) Mit diesem Objekt kann der Programmierer die Funktion definieren, die die Helligkeit ausgehend von der aktuellen Einstellung erhöht oder verringert, mit anderen Worten, relativ zur aktuellen Helligkeit. Es ist nützlich, den Mechanismus zu verstehen, der diesen Effekt erzeugt. In das Dimmermodul ist ein Parameter eingebaut, der eine Dimmrampe definiert, d.h. die Rate, mit der das Dimmermodul seine Helligkeit erhöht oder verringert. Häufig stellen die Hersteller diesen Parameter dem Programmierer zur Einstellung zur Verfügung. So kann beispielsweise ein Dimmer so eingestellt werden, dass er über eine Dimmrampe verfügt, die einen Wechsel von 0 % auf 100 % Helligkeit in einem Zeitraum von 10 Sekunden ermöglicht. Diese Dimm-Rampe kann gestartet werden, und sobald sie in Betrieb ist, wird die Helligkeit weiter ansteigen oder abfallen (je nachdem, in welche Richtung der Dimmer angewiesen wurde), bis die Helligkeit ihren Höchst- bzw. Mindestwert erreicht. An diesem Punkt kann sich die Helligkeit natürlich nicht weiter verändern. Es ist jedoch auch möglich, die Dimmrampe anzuhalten, indem man dem Dimmer einen "Break"-Befehl gibt (auch "Stop Dimming" genannt). Wenn zum Beispiel unser Dimmer, der eine Rampenzeit von 10s hat, bei 0% startet und seine Dimmrampe nach oben gestartet wird, beginnt er, seine Helligkeit zu erhöhen. Wenn, sagen wir, 5 Sekunden nach Beginn der Rampe ein Break-Befehl gesendet wird, hört die Helligkeit auf, sich zu ändern, und die Helligkeit beträgt etwa 50 %. Das Kommunikationsobjekt, das die Dimmrampe einleitet und den Break-Befehl annimmt, ist das 4-Bit-Objekt Relatives Dimmen.

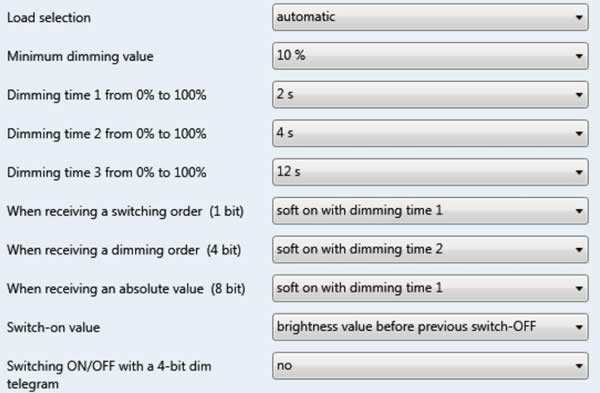

Typische Dimmratenparameter. Betrachten wir das Beispiel eines Tastsensors, der für den Dimmbetrieb eingerichtet ist, so enthalten die Kommunikationsobjekte des Tasters ein 4-Bit-Objekt, das die "Start-Dimm-Rampe" sendet, wenn der Taster gedrückt gehalten wird, und es sendet das zusätzliche "Break"-Telegramm, wenn der Taster losgelassen wird. Das Ergebnis für den Benutzer ist, dass der entsprechende Beleuchtungskreis bei gedrückter Taste von seiner aktuellen Helligkeit aus dimmt und beim Loslassen der Taste auf einem neuen Helligkeitsniveau stoppt. Auf diese Weise ist es möglich, mit einem einzigen Tastendruck jede beliebige Helligkeitsstufe des Beleuchtungskreises von 0% bis 100% zu erreichen. Abschluss Mit den Objekten des Standard-Funktionsblocks ist eine umfassende Steuerung von KNX-Lichtsteuerungsdimmern möglich, vom einfachen oder bedingten Ein-/Ausschalten über das Dimmen auf absolute Helligkeitswerte bis hin zum relativen Erhöhen/Verringern des aktuellen Wertes. Ben Lewis ist Direktor und Hauptberater bei KNX Consultants Ltd., die ein komplettes Spektrum an KNX Dienstleistungen anbieten, die auf die Bedürfnisse professioneller Kunden zugeschnitten sind, von der kompletten Projektplanung bis hin zur KNX Zertifizierungsschulung und Unterstützung bei der Geschäftsentwicklung. KNX Consultants arbeitet hauptsächlich mit Systemintegratoren zusammen, die sich auf andere Bereiche spezialisiert haben, wie z.B. kundenspezifische AV-Installationen oder Innenarchitektur, aber den Bedarf sehen, KNX Fähigkeiten in ihr Portfolio aufzunehmen. www.knxconsultants.com
